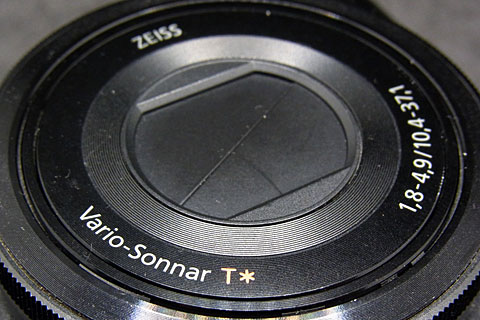

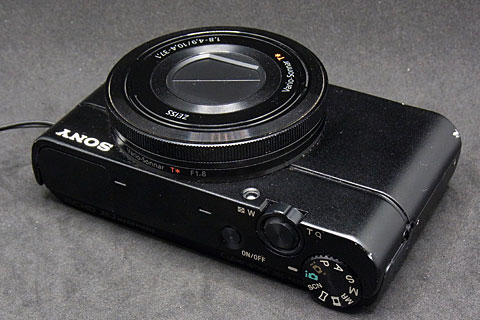

先日、職場の同僚から修理を頼まれたSONY RX100....の初代かな。ずっしり重さを感じるボディで、なかなかいい感じのコンデジ。一眼レフのいらないコンデジと言うだけあって、レンズもあのZEISSのVario-Sonnar T*。

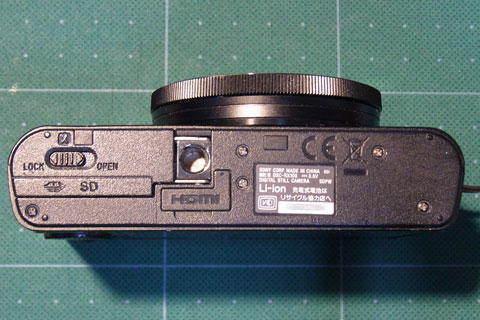

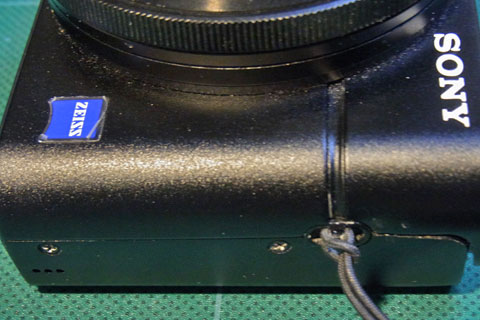

外から眺めていてもしかたがないので、ついにバラして中を覗いてみることに。底と両側面にある小さなネジを無くさないよう慎重に....全部で9本。

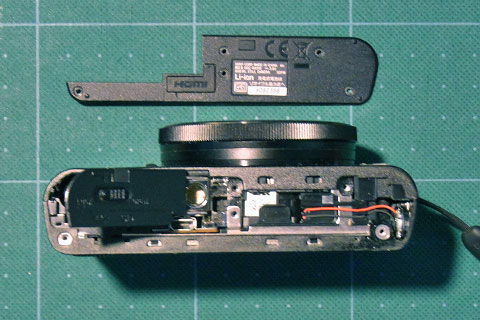

若干苦労したけど、バッテリー側に少しずらすと底が外れた。

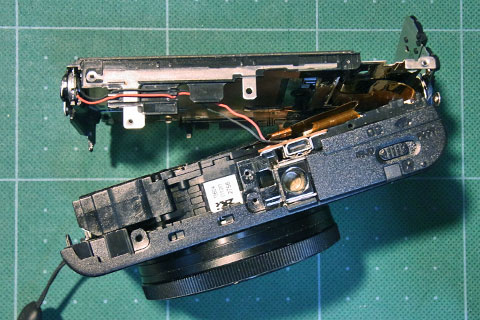

液晶モニタ側をパカッと....おぉ、細い赤黒のケーブルに注意!! この状態だとこれ以上開かない。

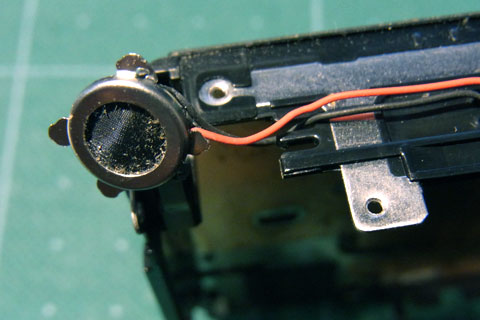

小さなスピーカーらしきものが隙間に押し込んであるので、とりあえず引きずり出して....

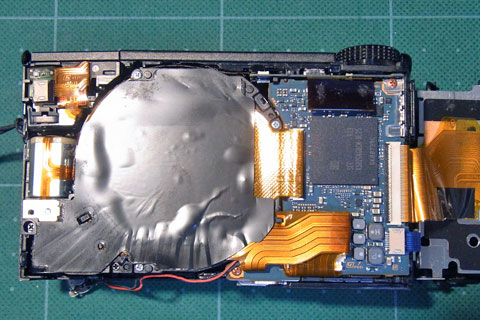

開いた。この写真を基準に「上下左右」を説明することにして....

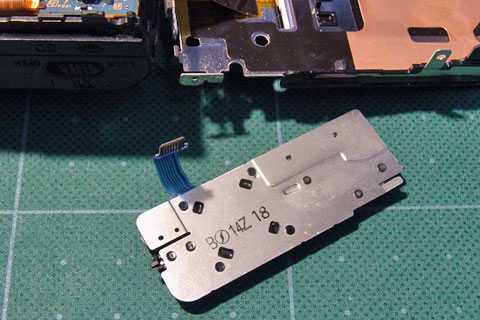

先ずは右側のケーブル。幅の広いのはともかく、青いケーブルは妙な所を通っていて、ごちゃごちゃしてる間に切れてしまいそう....コネクタ付近を引っ張ってみたら、あれこれボタンの付いてる部分が取れた。これで一安心。

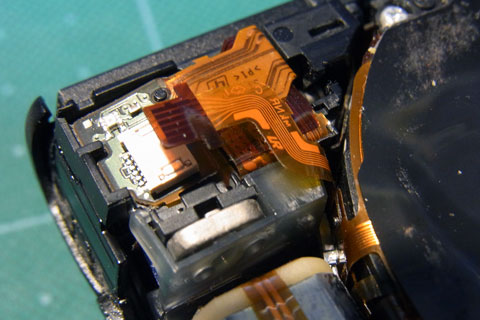

左上にも何やらケーブルが....これも引き抜いておいた。

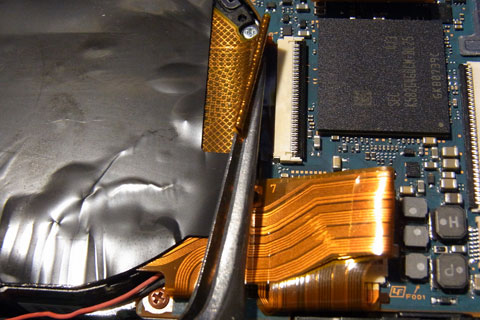

やっかいなのは中央の太い2本のケーブル。ピンセットで捲り上げてみると、苦手なコネクタに繋がってた。コネクタの黒い部分を起こして....2本とも無事に外すことができた。

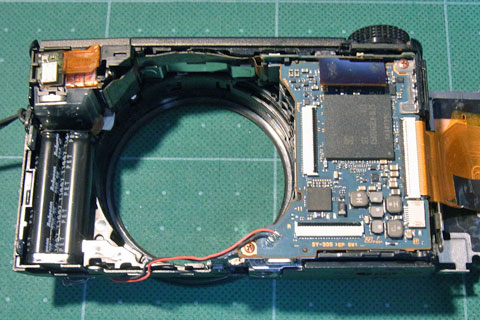

これで中央のレンズユニット(?)がフリーになったんで、ごちゃごちゃと動かしながらごっそり取り外し成功。
と、ここまでは単に工作の範囲。一番大変なのは、バラシながら写真を撮ること。いちいち写真を撮ってると作業の流れが悪くなるけど、撮っておかないと戻す時に元の形がわからなくなるもんで....つづく。
